Observación multibanda de objetos extensos del cielo profundo en un contexto ProAm
Propuesta de tiempo de observación para el Observatorio de Vega del Codorno: una galaxia espiral, un cúmulo abierto, una galaxia con núcleo activo de baja luminosidad y una nebulosa planetaria, con la selección de filtros, tiempos de exposición, número de tomas y relación señal-ruido justificada para cada objeto.
Información básica
Resumen. Se presenta una propuesta de solicitud de tiempo de observación orientada a la planificación y la observación de objetos extensos del cielo profundo en el marco de una colaboración ProAm (entre profesionales y aficionados). El proyecto contempla la observación de cuatro objetos representativos de diferentes categorías: la galaxia espiral NGC 2403, el cúmulo abierto M44, la galaxia con núcleo activo de baja luminosidad NGC 2768 y la nebulosa planetaria M97. El objetivo principal es diseñar una estrategia observacional coherente que justifique la selección de filtros, los tiempos de exposición, el número de tomas y la relación señal-ruido requerida para cada objeto, teniendo en cuenta las limitaciones instrumentales y las condiciones del cielo. La propuesta pone el énfasis en el proceso de planificación previo a la observación, como etapa fundamental del método científico en la astronomía observacional.
Observatorio, telescopio e instrumento. La observación se propone en el Observatorio de Vega del Codorno, en el municipio del mismo nombre, en la provincia de Cuenca (España), dentro del Parque Astronómico de la Serranía de Cuenca. El observatorio se sitúa a 1538 m sobre el nivel del mar, en una región con uno de los cielos más oscuros de España, reconocido con la certificación Starlight, lo que garantiza excelentes condiciones para la observación de cielo profundo.
El tren óptico y la instrumentación disponibles incluyen una montura 10Micron GM3000 HPS, un telescopio Ritchey–Chrétien RC 400 3200 Pro, de 400 mm (≈ 16″) de apertura y 3200 mm de focal y una cámara científica ZWO ASI6200MM Pro. El sistema cuenta con guiado fuera de eje mediante un OAG-L de ZWO y una cámara de guiado ZWO ASI290MM. La rueda portafiltros electrónica admite filtros LRGB (350–950 nm) y filtros de banda estrecha Hα, [OIII] y [SII] de 3 nm, lo que permite una gran versatilidad observacional. El conjunto proporciona un campo de visión aproximado de 38′ × 25′ y una escala de placa de 0,24″/píxel, adecuados para objetos extensos como galaxias, cúmulos abiertos y nebulosas planetarias. El sistema se controla con el software N.I.N.A., muy utilizado en observatorios remotos por su robustez y flexibilidad.
Detalles observacionales
Tiempo solicitado. Una noche de observación.
| Fechas óptimas | Fechas aceptables | Fechas inaceptables |
|---|---|---|
| Enero–febrero (invierno boreal), en noches sin Luna o con la Luna en fase baja | Noches con la Luna por debajo del cuarto creciente y con separación angular suficiente respecto a los objetos | Noches con Luna llena o con una separación angular inferior a 60° para los objetos de bajo brillo superficial |
Tabla 1. Fechas de la observación.
Justificación del número de noches y de las fechas. Los cuatro objetos propuestos son observables durante una misma noche desde el observatorio seleccionado, con alturas superiores a 30°. El tiempo total requerido, incluidas las observaciones científicas y las calibraciones, es compatible con una única noche. La elección de fechas sin Luna o con baja iluminación lunar es clave para maximizar la señal en objetos extensos de bajo brillo superficial.
Condiciones meteorológicas y de calidad del cielo. Se requieren condiciones fotométricas, o con cirros finos aceptables, un seeing máximo de ~2″, una extinción atmosférica moderada y cielo oscuro, preferentemente sin Luna o con una fase inferior al 30 %.
Detalles técnicos
Configuración del instrumento. Cámara CCD científica con rueda de filtros. Se emplearán filtros de luminancia (L), de banda ancha (R, V y B) y de banda estrecha (Hα a 656 nm, [OIII] a 500 nm y [SII] a 672 nm), según el objeto. El campo de visión debe cubrir completamente el tamaño aparente de cada objeto. Se utilizará un modo de lectura estándar que optimice la relación señal-ruido.
Justificación científica
La observación de objetos extensos del cielo profundo permite abordar distintos escenarios astrofísicos en una única campaña. En esta propuesta se seleccionaron cuatro objetos que representan diferentes procesos físicos y etapas evolutivas:
- NGC 2403 es una galaxia espiral cercana, de morfología similar a M33, con brazos espirales bien definidos y regiones de formación estelar. Su observación en filtros de banda ancha y luminancia permite estudiar la distribución estelar y el contraste de las estructuras de bajo brillo superficial.
- M44 (El Pesebre) es un cúmulo abierto brillante y extenso, compuesto por estrellas con un amplio rango de magnitudes. Aunque no es un objeto difuso en sentido estricto, su extensión angular y la distribución espacial de sus numerosas fuentes lo convierten en un excelente laboratorio para estudiar estrategias de exposición y de rango dinámico en campos estelares densos.
- NGC 2768 es una galaxia elíptica-lenticular (E6/S0) con un núcleo activo de baja luminosidad de tipo LINER, en la que la presencia de polvo y gas ionizado hace especialmente interesante la observación en filtros de banda estrecha. El uso de líneas como Hα, [OIII] y [SII] permite explorar posibles regiones de emisión y comparar su contribución relativa.
- M97, la nebulosa del Búho, es una nebulosa planetaria dominada por la emisión en líneas concretas. La observación en filtros de banda estrecha es fundamental para resaltar su estructura interna y las condiciones físicas del gas ionizado.
En conjunto, estos objetos permiten aplicar criterios observacionales diversos dentro de una misma propuesta, reforzando el aprendizaje sobre la planificación observacional y la selección instrumental en astronomía.
Justificación técnica

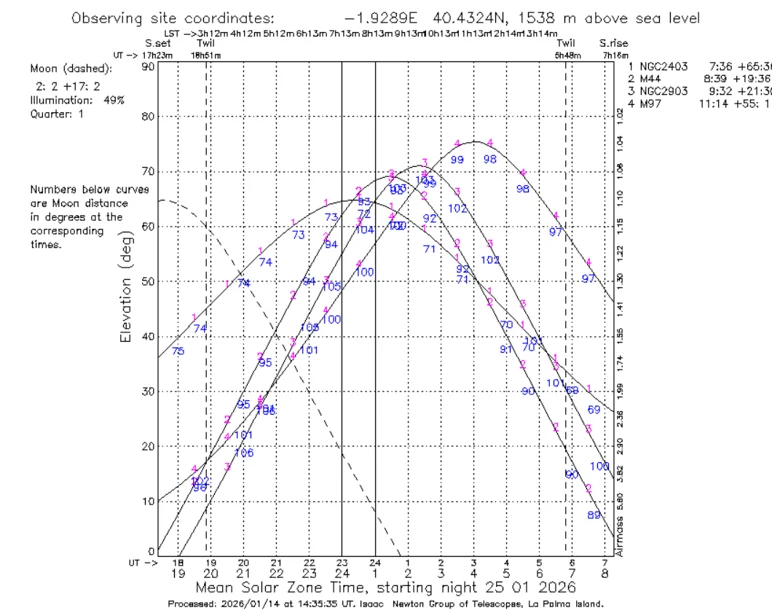

La viabilidad técnica de la propuesta se evaluó considerando la magnitud aparente, el tamaño angular y la altura máxima de cada objeto durante la noche de observación. Todos los objetos superan los 30° de altura, lo que reduce la absorción atmosférica y mejora la calidad de los datos.
Los tiempos de exposición se estimaron con calculadoras CCD estándar. Primero se calculó el tiempo requerido para una fuente puntual y después se aplicó un factor multiplicativo para objetos extensos. En el caso de los filtros de banda estrecha se añadió un factor adicional para compensar su menor transmisión espectral. Se planificaron al menos tres tomas por filtro, lo que permite apilar las imágenes y mejorar la SNR. Las SNR que se indican más adelante son las que da la calculadora para la señal integrada de cada objeto, no valores por píxel.
La configuración instrumental propuesta es estándar y compatible con telescopios de uso remoto, lo que asegura la viabilidad de la campaña dentro del tiempo solicitado.
Programa detallado de las observaciones
| Objeto | AR | Dec | Equinoccio | Magnitud |
|---|---|---|---|---|
| NGC 2403 | 07:36:51.33 | +65:36:09.65 | J2000 | 8,9 (V) |
| M44 | 08:39:58.4 | +19:36:33 | J2000 | ~3–10 |
| NGC 2768 | 09:11:37.504 | +60:02:13.95 | J2000 | ~9,87 (V) |
| M97 | 11:14:47.71 | +55:01:08.48 | J2000 | ~9,88 |
Tabla 2. Objetos que se observarán.
Descripción de la noche de observación
La observación se realizará durante el intervalo asignado, de 1:00 a 6:00 UTC, es decir, 5 horas de observación, completamente dentro de la noche astronómica en el Observatorio de Vega del Codorno en la fecha solicitada. De ese tiempo, se estima que un 15–20 % se empleará en tiempos muertos asociados principalmente a cambios de filtro, reenfoque del sistema, estabilización mecánica, reposicionamiento del telescopio y lectura de la cámara. En consecuencia, el tiempo efectivo de integración científica se estima en ~4–4,25 horas. La secuencia observacional se organiza priorizando la visibilidad de los objetos y garantizando en todos los casos alturas superiores a 30°, con el fin de minimizar la extinción atmosférica y maximizar la relación señal-ruido.
- NGC 2403. Galaxia espiral cercana de bajo brillo superficial. Se observará en los filtros de banda ancha R, V y B y con un conjunto de exposiciones en luminancia (L). En cada filtro de banda ancha se emplearán exposiciones individuales de 120 s, con un mínimo de tres tomas por filtro, para un tiempo total de integración de 360 s. En luminancia se utilizará el mismo tiempo de exposición por toma, priorizando la detección de la estructura global y de los brazos espirales. El objetivo es alcanzar una SNR mínima del orden de 2500–5000 en banda ancha y superior a 9000 en luminancia, valores adecuados para el estudio morfológico.

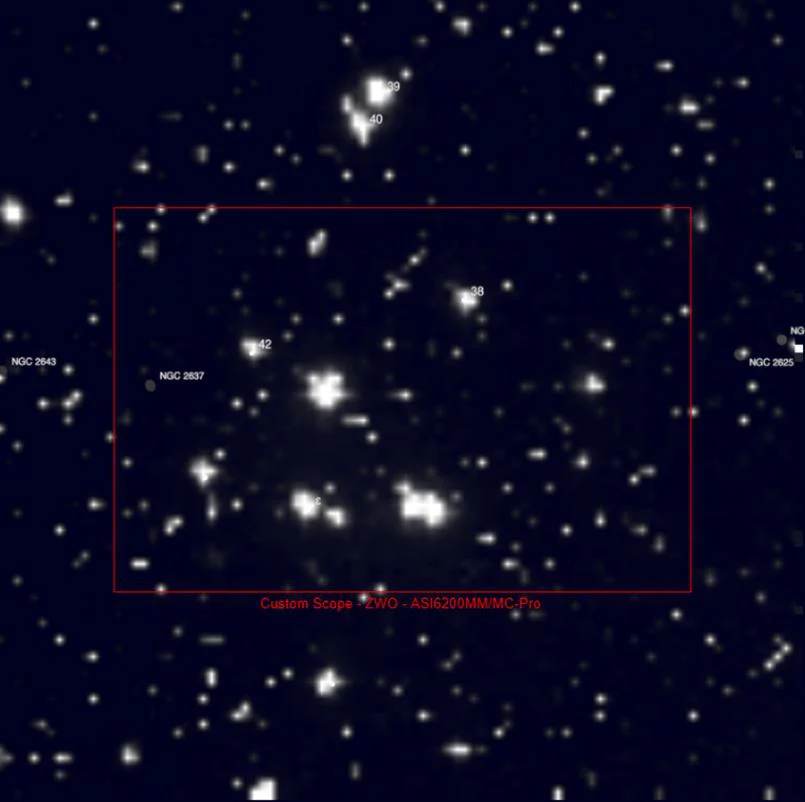

- M44. Cúmulo abierto que se observará exclusivamente en luminancia, ya que el interés principal reside en detectar estrellas en un amplio rango de magnitudes. Para evitar la saturación de las estrellas más brillantes y, al mismo tiempo, detectar las más débiles, se han planificado tres series de exposiciones de 15, 30 y 45 s, con tres tomas por serie. Esta estrategia cubre un amplio rango dinámico, con SNR muy elevadas para las estrellas brillantes y valores suficientes para las más débiles.

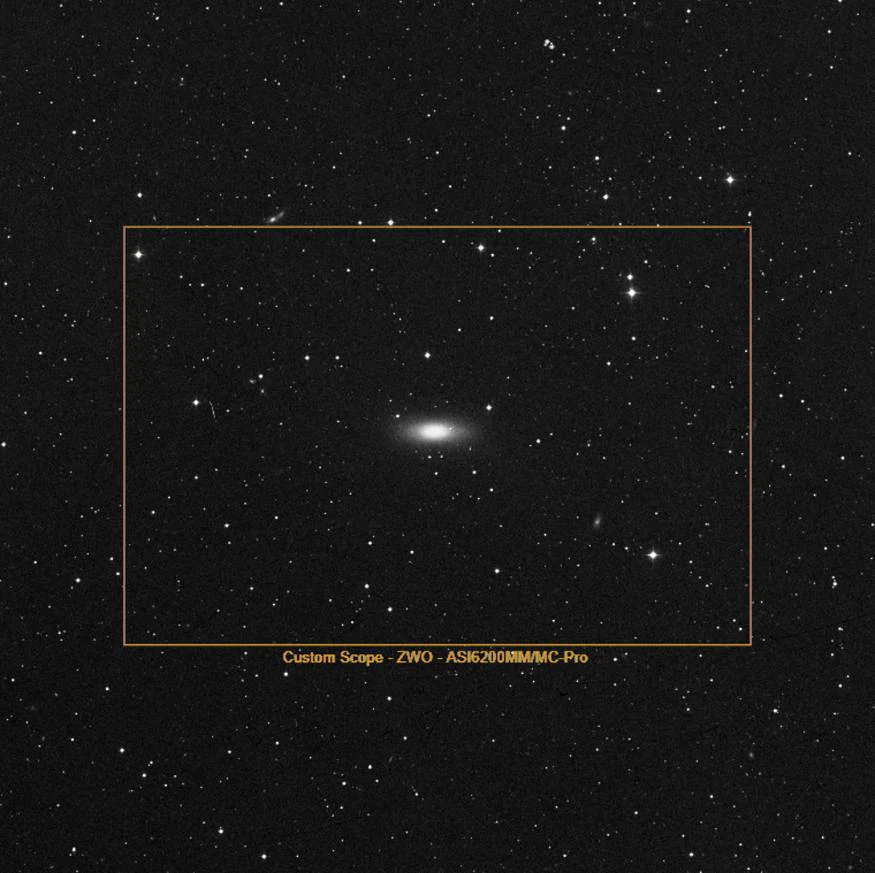

- NGC 2768. Galaxia con núcleo activo. La estrategia combina luminancia y banda estrecha. En luminancia se tomarán tres exposiciones de 120 s para caracterizar la morfología global de la galaxia. Además, se emplearán los filtros [SII] (672 nm), Hα (656 nm) y [OIII] (500 nm), con exposiciones individuales de 120 s; al tratarse de un objeto extenso observado en banda estrecha se aplica el factor multiplicativo correspondiente, hasta un tiempo total de integración de 1080 s por filtro. Se requiere una SNR mínima del orden de 1500–3000 en estos filtros, suficiente para detectar emisión difusa asociada al gas ionizado.

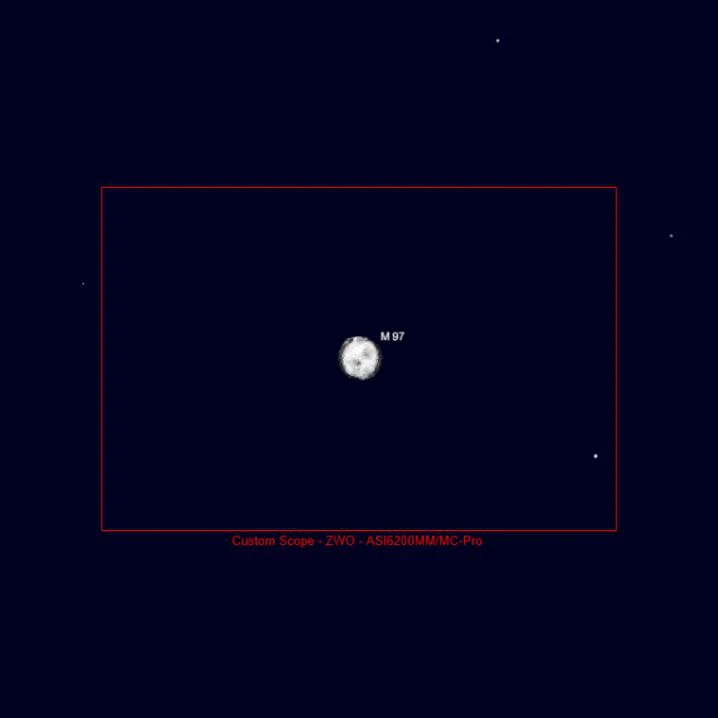

- M97. Nebulosa planetaria del Búho, que se observará con una combinación de luminancia y banda estrecha. En los filtros [SII], Hα y [OIII] se emplearán exposiciones individuales de 120 s, con tres tomas por filtro y un tiempo total de integración de 540 s en cada línea, priorizando una SNR mínima superior a 1500. La luminancia se utilizará como canal de referencia estructural, con un tiempo total de integración de 180 s y SNR superiores a 6000, adecuadas para resaltar los detalles morfológicos de la nebulosa.
Calibraciones. Durante la sesión se obtendrán las calibraciones estándar necesarias para el procesado:
- Bias: serie completa al inicio o al final de la noche.
- Darks: para cada tiempo de exposición utilizado (120, 45, 30 y 15 s).
- Flats: específicos para cada filtro (L, B, V, R, Hα, [OIII] y [SII]), adquiridos preferentemente durante el crepúsculo.
- Estrellas de calibración: opcionales, si fueran necesarias para el control fotométrico.
Comentarios adicionales
En caso de condiciones meteorológicas adversas, la flexibilidad de las fechas aceptables permitiría reprogramar la observación. La propuesta está diseñada para ser compatible con otros telescopios remotos de características similares, lo que incrementa su robustez y viabilidad.
Unos meses después, uno de estos objetos, la nebulosa del Búho, pudo observarse desde el Observatorio de Sierra Nevada.
