Estructura bulbo–disco y gradiente de color en galaxias espirales de canto (NGC 4565 y NGC 5907) mediante fotometría multibanda

Información básica

Resumen. Se propone fotometría en las bandas B, V, R e I de dos galaxias espirales vistas de canto, NGC 4565 y NGC 5907, para obtener mapas de isofotas y perfiles radiales de brillo superficial μ(r) en cada banda, y construir perfiles de color (B−V)(r) y (V−I)(r). El objetivo es cuantificar la descomposición bulbo–disco (ajuste de un disco exponencial y un bulbo de tipo Sérsic; Freeman, 1970; Sérsic, 1963) y medir gradientes de color, discutiendo la contribución de las poblaciones estelares y el enrojecimiento por polvo, especialmente crítico en geometría de canto (edge-on). Las observaciones se complementarán con calibraciones estándar (bias, flats por filtro y estrellas estándar fotométricas) para obtener una fotometría consistente entre bandas y permitir la comparación directa entre ambos discos.

Observatorio, telescopio e instrumento. Observatorio de Calar Alto (CAHA), telescopio de 1,23 m y cámara CCD DLR-MKIII, con un campo de visión amplio que cubre el tamaño angular de cada galaxia completa. Filtros Johnson–Cousins B, V, R e I.

Detalles observacionales

Tiempo solicitado. Una noche de observación.

Fechas óptimas	Fechas aceptables	Fechas inaceptables
Noche del 15 al 17 de mayo	Noche del 8 al 10 de mayo	Noche del 29 al 31 de mayo

Tabla 1. Fechas solicitadas (2026).

Justificación del número de noches y de las fechas. Una noche basta para adquirir imágenes profundas en cuatro bandas (B, V, R e I), además de las calibraciones (bias y flats) y uno o dos campos estándar, para los dos objetivos principales con fotometría multibanda y calibración completa. La ventana de luna nueva de mayo maximiza la altura de los objetos (menor masa de aire), reduce la absorción atmosférica, permite perfiles de brillo superficial de buena calidad y minimiza el fondo de cielo.

Condiciones meteorológicas y de calidad del cielo. Se requiere cielo fotométrico (transparencia estable) para obtener colores fiables y comparar perfiles entre filtros. Seeing deseado ≤ 1,5″ (no es crítico, pero ayuda a medir mejor el bulbo). Idealmente, Luna por debajo del 30 % y objetos observados a una masa de aire menor que 1,5, sin nubes altas persistentes.

Detalles técnicos

Configuración del instrumento. Cámara DLR-MKIII (CCD) en modo de imagen directa, con filtros de banda ancha B, V, R e I. Estrategia: varias exposiciones por filtro con un pequeño desplazamiento (dither) entre tomas.

Justificación científica

NGC 4565 es una galaxia espiral vista casi exactamente de canto, lo que la convierte en un laboratorio ideal para estudiar la separación entre componentes estructurales (disco fino, posible disco grueso y región central) y el impacto del polvo interestelar en el plano galáctico. En las galaxias muy inclinadas, la banda de polvo ecuatorial modifica significativamente el brillo observado en el óptico y afecta tanto a la morfología aparente como a los perfiles fotométricos (Kylafis y Bahcall, 1987). Por ello es esencial observar en varias bandas: los filtros más azules son muy sensibles a la extinción y a las poblaciones estelares jóvenes, mientras que las bandas más rojas y el infrarrojo cercano trazan con mayor fidelidad la distribución de las estrellas viejas y, por tanto, la masa estelar, con menor influencia del polvo.

La pregunta central para NGC 4565 es: ¿domina el bulbo frente al disco en las bandas ópticas y cómo varían las propiedades fotométricas con el radio proyectado? Para abordarla se obtendrán:

1. Mapas de isofotas que permitan analizar la variación de la elipticidad y de la forma con el radio.
2. Perfiles radiales de brillo superficial μ(r) en cada banda.

A partir de estos perfiles se ajustarán los componentes estructurales, modelando el disco con un perfil exponencial y la región central con un perfil de Sérsic. El índice de Sérsic (n) y el radio efectivo proporcionarán un diagnóstico cuantitativo de la concentración central y de la contribución relativa de bulbo y disco, y permitirán discutir si se trata de un bulbo clásico o de una estructura más cercana a un pseudobulbo.

Además, la comparación de perfiles entre bandas permitirá construir gradientes de color (por ejemplo, B−V y V−I), sensibles a variaciones radiales en las poblaciones estelares o en la extinción por polvo (de Jong, 1996; Dalcanton, Yoachim y Bernstein, 2004). En una galaxia vista de canto estos gradientes adquieren especial relevancia, porque la degeneración entre edad, metalicidad y polvo se manifiesta de forma espacialmente estructurada. Aunque la fotometría multibanda no permite separar por completo estos efectos, sí permite caracterizar tendencias radiales robustas y discutir escenarios físicos plausibles.

Para complementar y reforzar este análisis estructural se incluye como segundo objeto NGC 5907, también una espiral vista de canto, de morfología alargada y disco prominente. Su inclusión permite pasar de un caso individual a una comparación entre dos sistemas de alta inclinación observados con la misma instrumentación, configuración y conjunto de filtros, lo que posibilita un análisis diferencial consistente y minimiza los efectos sistemáticos.

NGC 5907 tiene una estructura dominada por el disco, con un bulbo menos prominente que los sistemas de mayor concentración central. Por ello, la pregunta científica asociada es: ¿existen diferencias significativas en la relación bulbo/disco y en los gradientes de color entre dos galaxias de canto aparentemente similares? La comparación directa de los perfiles μ(r) y de los parámetros del ajuste exponencial + Sérsic en ambas galaxias permitirá evaluar diferencias en la concentración central, la escala del disco y la posible presencia de un disco grueso.

Asimismo, el análisis comparativo de los gradientes de color de NGC 4565 y NGC 5907 permitirá explorar si la distribución radial de las poblaciones estelares y el efecto del polvo siguen patrones análogos o si existen diferencias estructurales relevantes. Dado que ambas galaxias presentan bandas de polvo bien definidas pero distinta prominencia central, el estudio conjunto aporta contexto físico y refuerza la interpretación de los resultados individuales.

El resultado final será un conjunto coherente de productos científicos: mapas de isofotas, perfiles de brillo superficial μ(r) en varias bandas, parámetros estructurales derivados de los ajustes disco + Sérsic y gradientes radiales de color para ambos sistemas. Su análisis comparativo permitirá caracterizar cuantitativamente la estructura y la distribución estelar de dos galaxias de alta inclinación y aportar evidencia observacional sobre la relación entre bulbo, disco y polvo en los sistemas espirales.

Justificación técnica

Las observaciones propuestas son plenamente viables con el telescopio de 1,23 m de Calar Alto y la cámara CCD DLR-MKIII. El amplio campo de visión del instrumento permite cubrir completamente tanto NGC 4565 (~16′ de extensión angular) como NGC 5907 (~12–13′) en una única configuración, sin necesidad de mosaicos. Esto simplifica la estrategia, minimiza los tiempos muertos y evita las incertidumbres asociadas a la unión de varios campos, especialmente relevantes en los estudios de perfiles de brillo superficial.

La resolución espacial y el tamaño de píxel del detector son adecuados para muestrear correctamente la estructura global de ambas galaxias con el seeing típico del sitio (≈ 1″–1,5″). Como el objetivo principal es el análisis estructural a escalas de varios segundos de arco y el estudio de perfiles radiales extendidos, no se requiere resolución por debajo del segundo de arco, sino estabilidad fotométrica y un fondo de cielo de buena calidad.

La estrategia se basa en la adquisición de varias exposiciones moderadas por filtro (B, V, R e I), que después se combinan. Esta aproximación tiene varias ventajas técnicas: reduce el impacto de los rayos cósmicos, mejora la relación señal-ruido mediante el apilado y permite aplicar un patrón de dithering entre exposiciones. El dithering es fundamental para mitigar defectos del detector (píxeles calientes o muertos), suavizar imperfecciones residuales del flat-field y mejorar la calidad fotométrica final, algo especialmente crítico en la medición de perfiles de brillo superficial en las regiones externas de bajo flujo.

Las exposiciones individuales se eligen de modo que eviten la saturación del núcleo brillante, en particular en NGC 4565, cuyo bulbo presenta una alta concentración central. En caso necesario se añadirán algunas tomas más cortas para preservar la información de la región central y permitir una combinación de alto rango dinámico, lo que garantiza recuperar a la vez la estructura interna brillante y las regiones externas tenues.

La profundidad necesaria para medir perfiles μ(r) hasta niveles bajos de brillo superficial se alcanzará combinando varias exposiciones por filtro. El telescopio de 1,23 m ofrece apertura suficiente para lograr una señal adecuada en tiempos razonables, manteniendo un equilibrio entre la profundidad y la cobertura temporal de ambos objetos durante la noche asignada.

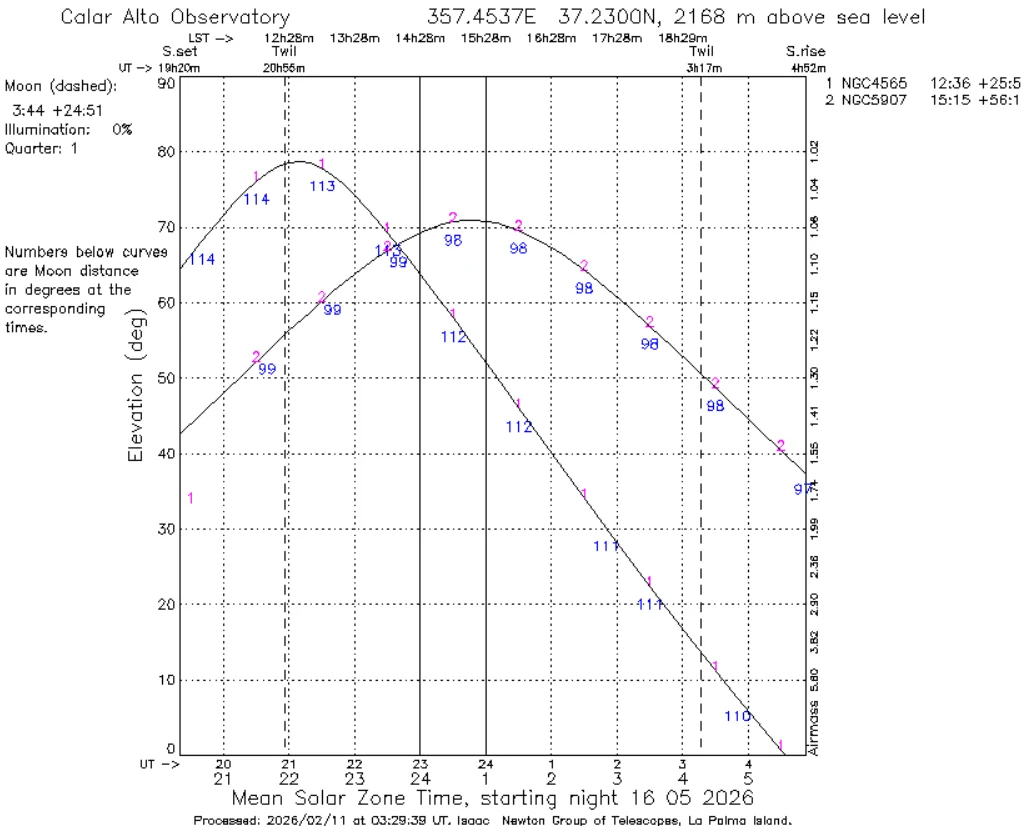

La inclusión de NGC 5907 como segundo objetivo es técnicamente viable en la misma sesión, ya que su ascensión recta permite observarla cuando NGC 4565 empieza a perder altura. La carta de visibilidad (Figura 1) muestra que ambas galaxias superan los 40° de elevación durante amplios intervalos de la noche, lo que garantiza masas de aire moderadas y minimiza la extinción atmosférica diferencial, algo especialmente importante para obtener gradientes de color fiables.

La calibración fotométrica se realizará con bias y flats por filtro y con la observación de al menos un campo de estrellas estándar a dos masas de aire distintas, si el tiempo lo permite. Esta estrategia permite convertir las magnitudes instrumentales en magnitudes calibradas, condición necesaria para comparar colores entre filtros y entre ambos objetos. La estabilidad del sistema y la homogeneidad instrumental aseguran que las diferencias observadas entre NGC 4565 y NGC 5907 sean físicas y no sistemáticas.

En conjunto, el tamaño angular adecuado de los objetos, la capacidad del instrumento para cubrir el campo completo, la estrategia de exposiciones múltiples con dithering, la profundidad alcanzable con la apertura disponible y las condiciones favorables de visibilidad hacen que la propuesta sea técnicamente sólida y realizable en una única noche.

Programa detallado de las observaciones

Objeto	AR (J2000)	Dec (J2000)	Magnitudes
NGC 4565	12:36:20.804	+25:59:14.61	13,61 (B) · 12,43 (V) · 12,55 (R) · ~11,74 (I)
NGC 5907	15:15:53.687	+56:19:43.86	11,4 (B) · ~10,59 (V) · ~9,7 (R) · ~10,78 (I)

Tabla 2. Objetos que se observarán.

Descripción de la noche de observación

La noche astronómica del 16 de mayo de 2026 en Calar Alto se extiende aproximadamente desde el final del crepúsculo astronómico (~21:00 UT) hasta el inicio del crepúsculo matutino (~04:30–05:00 UT), lo que proporciona unas 7,5–8 horas útiles. La noche se divide en dos bloques de ciencia, optimizando la altura de cada objeto y minimizando la masa de aire:

• Primera mitad de la noche: NGC 4565.
• Segunda mitad de la noche: NGC 5907.

Ambas galaxias superan los 40° de elevación durante amplios intervalos, lo que garantiza condiciones favorables de estabilidad atmosférica y menor extinción diferencial.

Configuración instrumental:

• Telescopio: CAHA 1,23 m.
• Instrumento: CCD DLR-MKIII, en modo de imagen directa.
• Filtros: B, V, R e I (banda ancha).
• Dithering: patrón pequeño (5–15″) entre exposiciones.
• Binning: 1×1, para mantener la resolución estructural.

Calibraciones:

• Bias: 20.
• Flats: 10 por filtro (B, V, R e I), al atardecer o al amanecer.
• Darks: solo si el instrumento los requiere o si se usa una configuración en la que aporten.

Ciencia — NGC 4565 (primera mitad de la noche). Altura óptima: más de 60° durante las primeras horas.

• B: 10 × 180 s = 1800 s
• V: 10 × 120 s = 1200 s
• R: 10 × 90 s = 900 s
• I: 10 × 90 s = 900 s

Se aplicará un pequeño dithering entre tomas.

Ciencia — NGC 5907 (segunda mitad de la noche). Altura óptima: más de 50° durante la madrugada. Se empleará exactamente el mismo conjunto de filtros y tiempos para garantizar la comparabilidad directa:

• B: 10 × 180 s = 1800 s
• V: 10 × 120 s = 1200 s
• R: 10 × 90 s = 900 s
• I: 10 × 90 s = 900 s

Con el mismo patrón de dithering. Si se detecta saturación en el núcleo, se añadirán 2–3 exposiciones cortas (~30–60 s) para combinarlas después con una técnica de tipo HDR.

Señal-ruido requerida:

• S/N ≥ 50 por píxel en las regiones centrales.
• S/N ≥ 10–15 en las regiones externas, para obtener perfiles μ(r) fiables.

Tiempos muertos estimados, por exposición:

• Lectura del CCD: ~20–30 s.
• Movimiento de dither: ~10–15 s.
• Cambio de filtro: ~20–30 s.

El tiempo efectivo adicional se estima en un ~20–25 % sobre el tiempo de integración. El tiempo neto de ciencia es de 1800 + 1200 + 900 + 900 = 4800 s por galaxia (≈ 1,3 h), es decir, 9600 s (≈ 2,7 h) para las dos, sin calibraciones; incluyendo los tiempos muertos, unas 1,6–1,7 horas por objeto (≈ 3,3 h en total). La noche completa permite cubrir ambos objetivos junto con las calibraciones sin comprometer la calidad.

Comentarios adicionales

El campo de visión de la cámara DLR-MKIII (21,4′ × 21,4′) permite encuadrar completamente NGC 4565 (≈ 16′ de extensión angular) y NGC 5907 (≈ 12–13′) en una única toma, sin necesidad de mosaico. Para NGC 4565 queda un margen aproximado de ~2,7′ por lado, y para NGC 5907 de ~4,5′ por lado, suficiente para estimar el fondo de cielo local y construir perfiles de brillo superficial μ(r) de manera robusta (Figuras 2 y 3). La simulación de las Figuras 2 y 3 se hizo con un campo más conservador, de 0,29° (~17,4′); incluso con ese campo ambas galaxias caben completas, aunque con márgenes menores (~0,7′ por lado para NGC 4565 y ~2,5′ para NGC 5907).

Esta propuesta fue aceptada junto con la de KELT-23 A b; el desarrollo de la campaña puede leerse en Seis noches en el Observatorio de Sierra Nevada.

Referencias

• Dalcanton, J. J., Yoachim, P., & Bernstein, R. A. (2004). The formation of dust lanes: Implications for the vertical structure of spiral galaxies. The Astrophysical Journal, 608, 189–207.
• de Jong, R. S. (1996). Near-infrared and optical broadband surface photometry of 86 face-on disk dominated galaxies. II. Radial disk color gradients. Astronomy & Astrophysics, 313, 45–64.
• Freeman, K. C. (1970). On the disks of spiral and S0 galaxies. The Astrophysical Journal, 160, 811–830.
• Kylafis, N. D., & Bahcall, J. N. (1987). Dust distribution in edge-on spiral galaxies. The Astrophysical Journal, 317, 637–650.
• Sérsic, J. L. (1963). Influence of the atmospheric and instrumental dispersion on the brightness distribution in a galaxy. Boletín de la Asociación Argentina de Astronomía, 6, 41–43.
